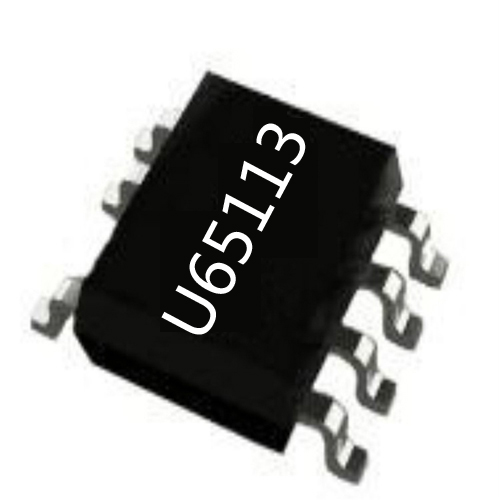

一看就懂的ac-dc 5V1A常用開關電源芯片U65113
友恩U65113開關電源芯片是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。采用 U65113 可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。
友恩U65113開關電源芯片集成有多種保護功能：如 VDD 欠壓保護 (UVLO)、VDD 過壓保護 (OVP)、逐周期限流保護(OCP)、短路保護 (FB SLP)、輸出過壓保護 (FB OVP)、過熱保護 (OTP) 和 VDD 箝位等。
友恩U65113開關電源芯片主要特點：
內置超高壓功率BTJ
谷底開通、原邊控制、系統效率高
多模式原邊控制方式
優異的動態響應
集成動態三極管驅動電路
工作無異音
優化的 EMI 性能
恒流、恒壓調整率小于 ±5%
超低待機功耗 <30mW
CV 模式可編程輸出線壓降補償
內置完善的保護功能：
輸出短路保護 (FB SLP)
逐周期限流保護（OCP)
前沿消隱 (LEB)
芯片過溫保護 (OTP)
VDD 過壓、欠壓和箝位保護
輸出過壓保護功能 (FB OVP)
SOP-7 封裝
友恩U65113開關電源芯片應用領域：
手機充電器
AC/DC 電源適配器
典型功率推薦（85-265Vac）：
U65103：2.5W
U65113：5W
U65123：6W
友恩U65113開關電源芯片還集成有電源系統單點失效保護，在 FB 上拉電阻開路、FB 下拉電阻開路、FB 下拉電阻短路、輸出二極管或者 SR 開路、輸出二極管或者 SR 短路、變壓器繞組短路、RCS 開路等故障條件下均能實現保護。
