電源芯片市場從來都是喧囂不斷，但是從來不缺實力。各種各樣的創新也由國產芯片廠家一手包辦，從當初小小充電器適配器芯片到如今華為航空民事芯片，都給用戶的帶來了眼前一亮的感覺，也從根本上增強了用戶的體驗。

銀聯寶科技通過市場調研就發現5V2.1A電源的非標市場在國內單品銷量好的排行榜，所以銀聯寶可謂是大顯身手，全力放在5V2.1A電源方案非標市場上，現已經大量走出市場。現在一起了解下該方案吧。

5V2.1A電源方案采用電源芯片U6315B+U7710，以下文檔描述了5V 2.1A適配器的設計。該設計使用具有反激式拓?fù)浣Y(jié)構的U6315B控制器和EE1310變壓器。

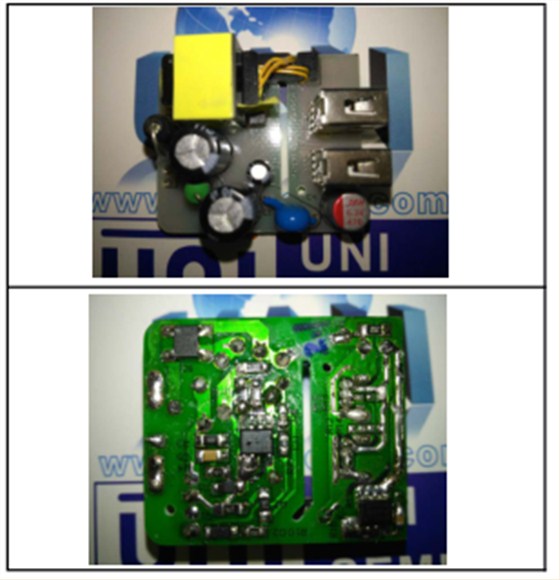

1.Demo板：

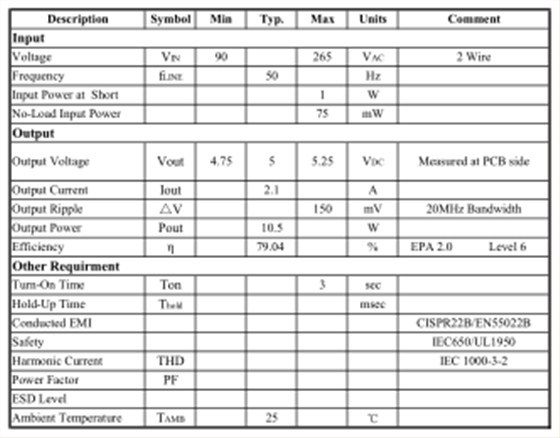

2.電源規格，下表代表了設計的低可接受性能。 結果部分列出了精算性能：

3.電氣測試結果

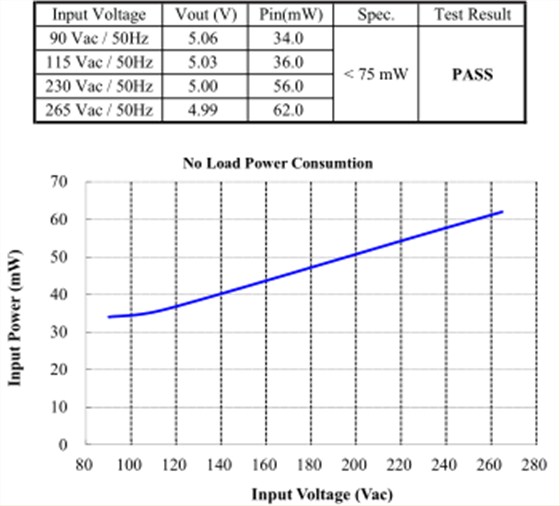

3.1空載消耗

測試條件：90-265Vac

3.2效率—車載測試

測試條件：AC全線負載分別為25％，50％，75％，100％。

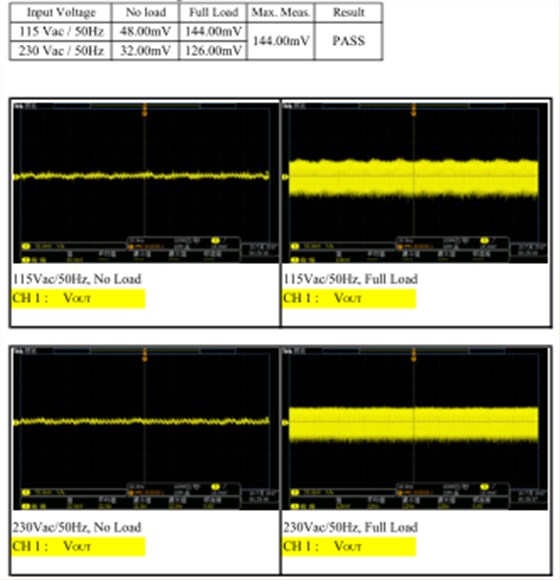

3.3波紋和噪音（測試條件：空載和滿載時的交流線路電壓。）

3.4輸出短路保護（測試條件：?jiǎn)?dòng)前和啟動后的交流線電壓）

4.關鍵組件降額（測試條件：滿載265Vac）

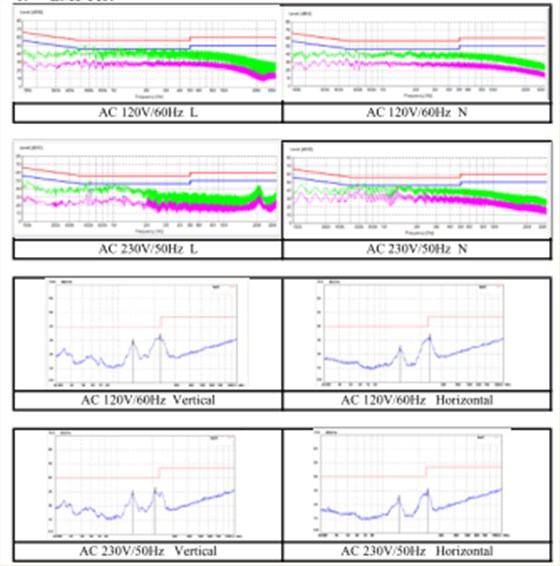

5.EMI測試

從圖中可以看到，銀聯寶科技5V2.1A奪得單品，是很有道理的。超精簡外圍，的BOM。詳細的BOM單和變壓器資料，可以聯系聯系銀聯寶科技，免費提供給您。
