同步整流芯片U7106采用PDFN5*6封裝，是一款高頻率、高性能、CCM 同步整流開關，典型應用于30~65W快充，無需輔助繞組供電可穩定工作，可以在GaN系統中替代肖特基整流二極管以提高系統效率。

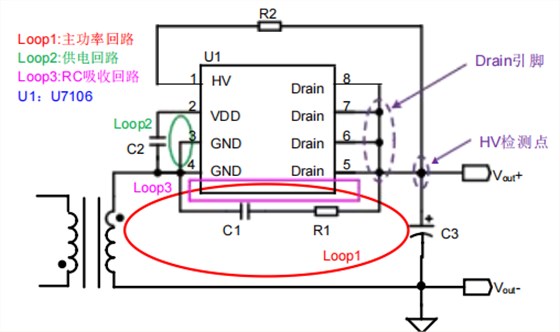

同步整流芯片U7106電路設計參考如下：

1. 副邊主功率回路 Loop1 的面積盡可能小。

2. VDD 電容推薦使用 1μF 的貼片陶瓷電容，盡量緊靠 IC，Loop2的面積盡可能小。

3. HV 到Drain建議串聯30~200Ω的電阻，推薦典型值100Ω。HV連接到Drain引腳的檢測點位置對CCM應力有影響，HV檢測點離Drain引腳越遠，CCM應力越小。如圖所示的High Side配置中，建議HV通過R2電阻連接到輸出電容的正端。

4. R1 和 C1 構成同步整流開關的 RC 吸收電路，RC 吸收回路Loop3的面積可能小。

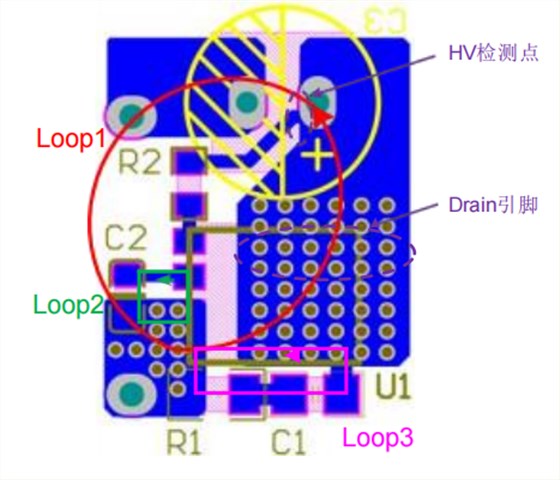

5. 下圖為PCB布局設計參考，包含U7106、變壓器副邊引腳和輸出濾波電容等，Drain引腳的PCB散熱面積盡可能大。

同步整流芯片U7106主要特點：

&內置 100V 6mΩ MOSFET

&支持反激、有源鉗位反激拓撲

&支持 DCM、QR 和 CCM 工作模式

&集成 180V 高耐壓檢測電路和高壓供電電路，無需 VDD 輔助繞組供電

&支持寬范圍輸出電壓應用，特別適用于支持QC、PD 等協議的快充領域

&支持 High Side 和 Low Side 配置

&<30ns 開通和關斷延時

&智能開通檢測功能防止誤開通

&智能過零檢測功能

&啟動前 Gate 智能鉗位

同步整流芯片U7106支持高側和低側配置，支持寬輸出范圍，具備智能開通檢測和智能過零檢測，采用PDFN5*6封裝增強散熱，支持最大65W PD快充應用。更多搭配主控協議的成熟氮化鎵快充應用電源方案，請搜索深圳銀聯寶科技！
