原邊控制的開關電源可以采用變壓器的輔助繞組獲得與輸出電壓相關的反饋信號，因而可以將控制電路設置在變壓器的原邊，并且簡化信號反饋路徑。電源芯片U95133是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。

在原邊控制技術中，當原邊向副邊傳輸能量時，通過采樣與副邊繞組耦合的輔助繞組電壓，得到輸出電壓反饋信號。電源芯片U95133內部的電壓采樣、消磁檢測和諧振谷底觸發的關鍵波形。當恒壓采樣過程結束時，內部的采樣保持模塊記錄下反饋誤差并通過內部的誤差運算放大器將其放大。原邊恒壓控制模塊利用誤差運算放大器的輸出實現高精度的恒壓輸出。芯片內部恒壓輸出基準為高精度的1.25V。

電源芯片U95133主要特點：

●內置超高壓功率 BTJ

●谷底開通、原邊控制、系統效率高

●多模式原邊控制方式

●優異的動態響應

●集成動態三極管驅動電路

●工作無異音

●優化的 EMI 性能

●恒流、恒壓調整率小于 ±5%

●超低待機功耗 <30mW

●CV 模式可編程輸出線壓降補償

●內置完善的保護功能：

輸出短路保護 (FB SLP)

逐周期限流保護（OCP)

前沿消隱 (LEB)

芯片過溫保護 (OTP)

VDD 過壓、欠壓和箝位保護

輸出過壓保護功能 (FB OVP)

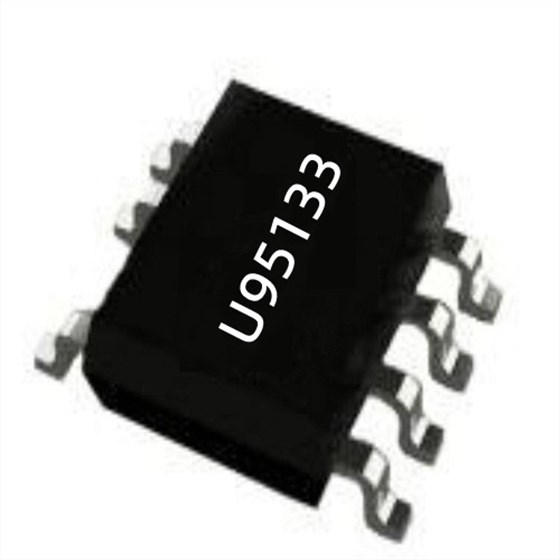

電源芯片U95133典型輸出功率(85—264Vac)7.5W，采用SOP-7封裝，腳位如下：

1 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及CC模式輸出電流控制。

2 CS 電流采樣輸入腳。

3 VDD 芯片供電腳。

4 E 內置功率三極管發射極。

5-6 C 內置功率三極管集電極。

7 GND 芯片參考地。

原邊控制的開關電源容易形成模塊化的集成電路，已經廣泛地用于手機、平板電腦和便攜式媒體播放器的各種充電電源，以及用于驅動發光二極管(LED)的供電電源中。深圳銀聯寶科技多款原邊控制功率開關電源芯片，期待您的光臨！
