充電器芯片SF1538DP內置4ms軟啟動，管腳浮空保護，高效高保護，極大的提高了ic 的利用率，是一顆暢銷ic。腳位分析如下：

1 RT 此引腳是控制開關頻率。

2 VDD 芯片供電腳。

3 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

4 CS 電流采樣輸入腳。

5-6 Drain 內置功率 MOSFET 漏極。

7-8 GND 芯片參考地。

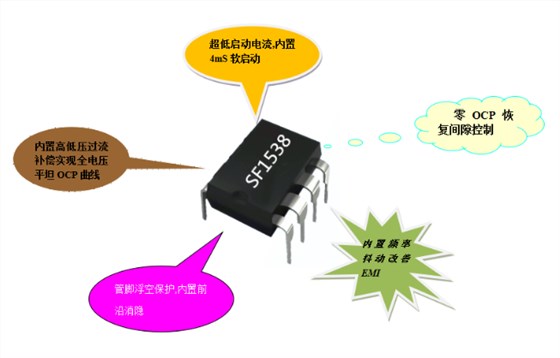

充電器芯片SF1538DP主要特點：

1、內置高功率MOSFET管，耐壓650V

2、可編程外部過溫保護OTP

3、專利的“零OCP恢復間隙控制”避免低壓啟動失敗

4、內置軟啟動，管腳浮空保護

5、超低啟動電流

6、內置頻率抖動改善EMI

7、內置同步斜率補償，逐周期電流限制

8、內置前沿消隱

充電器芯片SF1538DP應用場景：

1、手持數碼適配器

2、電視/電腦輔助電源

3、手機/平板充電器

4、LED驅動電源

5、替代線性電源

副邊反饋內置MOS充電器芯片SF1538DP最大輸出功率15W，封裝DIP-8。需要更多詳細資料的小伙伴請聯系400-778-5088！
