隨著折疊屏手機價格逐步下探，市場上折疊手機的品類也日趨豐富——具備便攜、價格更優、外觀小巧的上下折疊產品正成為折疊手機出貨的主力軍。這也說明消費者在購買電子產品的時候，簡單方便、經濟實惠的產品永遠是最受歡迎的。是時候向大家推薦一款外圍簡單、性價比高的充電器芯片了——U6773V！

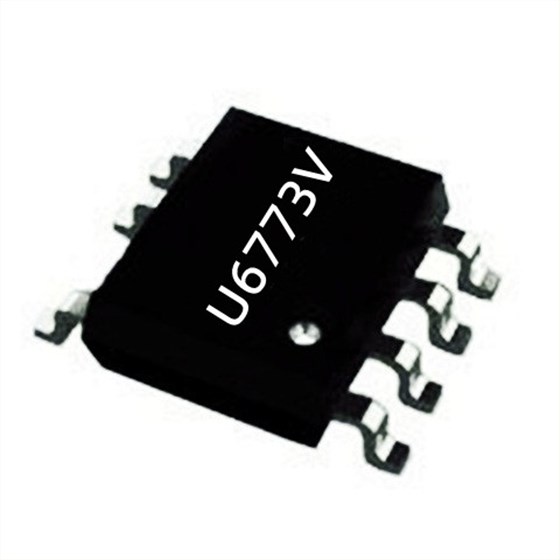

充電器芯片U6773V是高精度原邊反饋控制（PSR）恒流恒壓（CC/CV）控制器。采用內置MOS SOP-7封裝，應用靈活性價比高，最大限度地減少了系統元件的數目，用頻率調制方法來提高系統效率和減小電磁干擾。且系統效率輕松達到六級能效。還內置線纜壓降補償，由此取得良好的負載調整率。

充電器芯片U6773V內置電壓降極低的功率MOSFET以提高電流輸出能力，提升轉換效率并降低芯片溫度。處于開關工作模式，只適用于DCM和QR工作模式的開關電源系統。當芯片檢測VDET<-400mV，控制器驅動功率MOSFET開啟；當芯片檢測到功率MOSFET流過的電流降低到閾值-10mV時，控制器驅動功率MOSFET關閉。

充電器芯片U6773V內置軟啟動功能來減緩功率MOS開啟時的電壓應力，在輕載情況下，控制器通過降低開關頻率來很好的調節和提高效率，在空載情況下，滿足待機功耗在70mW以內。當輸出短路時，控制器可以使開關頻率箝位在16KHz，能夠提高系統的可靠性。

充電器芯片 U6773V具有節能環保特性，而且電磁兼容性較強，外圍電路也很簡單。原邊反饋/內置MOSFET內置環路補償，省去額外的補償或濾波電容提高系統效率優化降頻曲線和減小電磁干擾，可實現輕載無異音多模（Multi-Mode）控制的高精度原邊反饋控制（PSR）恒流恒壓（CC/CV）控制器。

充電器芯片U6773V管腳名稱：

1 VCC 輸入芯片電源

2 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制

3CPC 連接到GND的輸出電纜補償

4 CS 電流采樣輸入管腳

5、6 Drain 內部功率管的漏極

7 GND P 芯片參考地

在新一輪產業恢復的密集攻勢下，消費電子市場迎來重要窗口，充電器芯片需求也處于上升趨勢，做好準備尋找增量市場，未來非常值得期待！
