非隔離開關電源芯片U6110是低功耗AC/DC離線開關電源，5V/200MA應用，專門替換阻容降壓，性價格比高。該IC具有內置的綠色模式控制，對于輕載和零載，可以實現待機功率低于50mW。

開關電源芯片U6110主要特點：

●高精度5v默認輸出，輸出電壓可調節

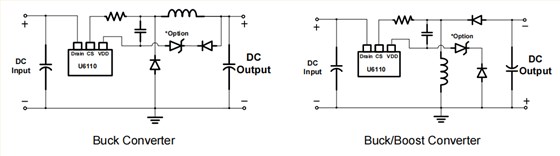

●支持降壓型（Buck)和升降壓型電路(Buckboost)

●單晶元高壓集成500v MOS管

●外圍極簡，典型電路只需8個器件

●待機，全電壓輸入<15MV

●滿載31KHZ帶抖頻，EMC性能優

●內部集成完備的保護方式：OLP/OCP/OTP/OVP

●芯片尺寸小

●封裝：SOT-23-3L

開關電源芯片U6110腳位分析：

1腳漏極內部功率MOSFET漏極

2腳VDD芯片電源引腳

3腳CS IC的接地。該引腳也用于峰值電流控制

開關電源芯片U6110應用范圍：

●LED智能照明輔助電源

●智能家居控制板待機電源

●應急燈，LED鐘機電源

●小家電（智能風扇，咖啡機）控制MCU電源

實踐證明，非隔離開關電源芯片U6110在各類小家電、輔助電源中普適性非常強，對于成本要求高的小伙伴，是個明智的選擇。可聯系我們，獲取更多的方案資料供您參考！
