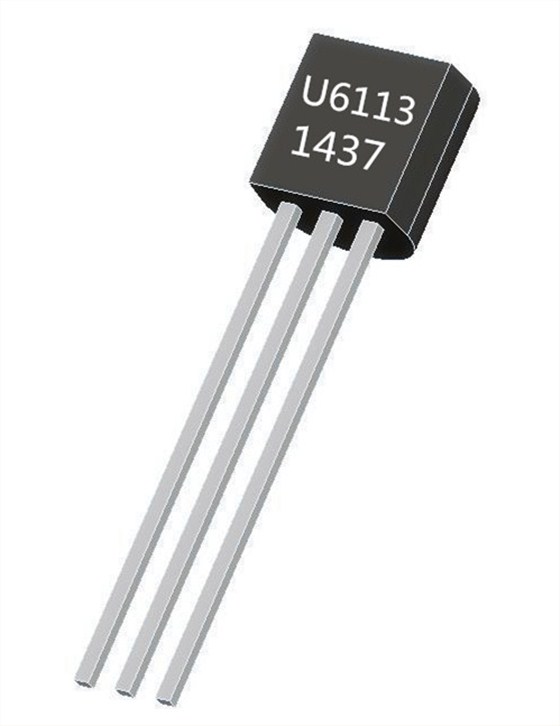

友恩U6113是一款非隔離的開關電源芯片，除了這款型號，還有U6110、U6112、U6111都屬于非隔離開關電源芯片，這些芯片都是小功率芯片，可用于LED開關電源系統，節能低功耗。下面我們來介紹一下我們友恩U6113非隔離開關電源芯片有什么特點。

友恩U6113開關電源芯片芯片特點：

內部集成550V高壓MOSFET

±4% 恒流精度

VDD 工作電流

無需輔助繞組

集成式高壓電流源提高啟動速度

集成式線電壓補償優化調整率

集成式過熱功率補償

內部保護功能:

LED 開路和短路保護

芯片過熱保護

逐周期電流限制

前沿消隱

腳位懸空保護

VDD 腳欠壓保護

友恩U6113非隔離開關電源芯片的首要特點是非隔離外圍器件少，沒有變壓器，輸入輸出共地，一定程度上減少在PCB所占據空間，非隔離輸出等同于隔離芯片時，降低生產成本，價格更低，采用封裝TO-92的封裝方式。輸出電壓范圍寬25V-300V之間。非隔離芯片相對于隔離芯片而言安.全系數相對有點不足，但是用于LED照明開關電源芯片，卻依然足夠安.全，因?yàn)槠湟廊挥卸搪繁Ｗo(hù)、過熱保護、電流限制保護等，既能保持高.效率高性能的運作，還能節省成本。

友恩U6113開關電源芯片是一款內部高度集成，采用原邊反饋調節控制的 LED 照明恒流驅動功率開關芯片。U6111 內部 集 成 有 650V 高 壓 功 率MOSFET 和控制器。此外，芯片還集成有高壓?jiǎn)?dòng)電路和無需輔助繞組的電感電流過零檢測電路。在恒流模式下，芯片通過 PFM 控制不同線電壓下的恒流精度。U6111 開關電源芯片集成有完備的保護功能以保障系統安.全可靠的運行，如 VDD 欠壓保護功能、逐周期電流限制、過熱保護、LED 開路和短路保護等。
