我們對充電器早已不再陌生，它幾乎是我們生活中的好幫手，出門、出差、應急，充電器在多種場景下都發揮著重要作用，特別是外出時充電器尤為重要。但市場上的充電器魚龍混雜，品牌、種類繁多，選購充電器的時候還需要多關注一些常識。5W開關電源芯片U65113E充電器是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。

開關電源芯片U65113E集成有電源系統單點失效保護，在 FB 上拉電阻開路、FB 下拉電阻開路、FB 下拉電阻短路、輸出二極管或者 SR 開路、輸出二極管或者 SR 短路、變壓器繞組短路、RCS 開路等故障條件下均能實現保護。

開關電源芯片U65113E還集成有多種保護功能：如 VDD 欠壓保護 (UVLO)、VDD 過壓保護 (OVP)、逐周期限流保護(OCP)、短路保護 (FB SLP)、輸出過壓保護 (FB OVP)、過熱保護 (OTP) 和 VDD 箝位等。

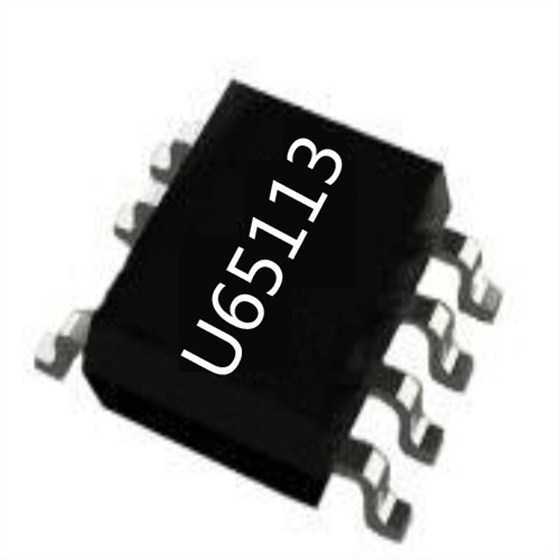

開關電源芯片U65113E封裝SOP-7，腳位如下：

1 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

2 CS 電流采樣輸入腳。

3 VDD 芯片供電腳。

4 E 內置功率三極管發射極。

5-6 C 內置功率三極管集電極。

7 GND 芯片參考地。

選擇好物，選擇友恩開關電源芯片，讓你不囿于忙碌，身心舒暢地面對每一個平常而重要的日子。
