開關電源芯片U7576是在原U7575的基礎上新增了X放電功能，以及輸入欠壓保護（BOP）功能，是一款針對離線式反激變換器的高性能電流模式PWM控制器。芯片集成有高壓啟動電路，可以獲得快速啟動和超低待機的性能。芯片內集成有通用的原邊恒流控制技術，可支持斷續模式和連續模式工作，無需額外的恒流環，適用于有恒流需求的隔離型電源應用。此外還集成了輸出欠壓(BOP)與輸入掉電、X電容放電功能，解決了X電容放電電阻引起的待機損耗問題。

開關電源芯片U7576主要特點：

▲集成高壓啟動功能

▲集成 AC 輸入掉電檢測與X電容放電功能

▲可支持斷續模式、連續模式的原邊恒流技術

▲±5%恒流精度；±1%恒壓精度

▲待機功耗<50mW

▲內置斜波補償電流模式控制

▲固定 65kHz 開關頻率

▲頻率抖動功能優化 EMI

▲綠色省電模式和打嗝模式工作

▲超低啟動和工作電流

▲集成自恢復模式的保護功能：

VDD 過壓保護(VDD OVP)

輸出過壓保護(CS OVP)

輸入欠壓保護(Brownout)

片內過熱保護(OTP)

逐周期電流限制

輸出短路保護(SCP)

過載保護(OLP)

前沿消隱(LEB)

▲封裝類型 SOP-8

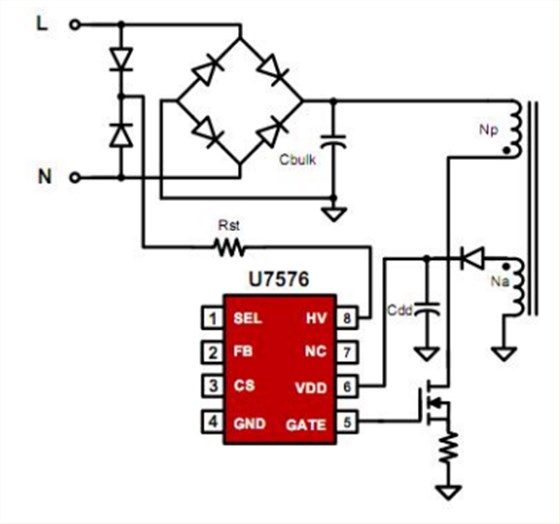

開關電源芯片U7576集成了高壓啟動模塊。下圖是U7576的一種高壓啟動電路方式。芯片HV管腳通過一個電阻與兩個二極管連接到輸入的AC線。啟動時，芯片內部的高壓啟動模塊使能，內部高壓電流源通過啟動電阻Rst給VDD電容充電。VDD小于2V時，HV供電電流為0.5mA，VDD大于2V時，HV供電電流增加到5mA。VDD電壓增加到芯片開啟電壓12V (典型值)時，HV停止供電，并由Cdd電容供電。芯片開始工作前檢測HV腳電壓，如果HV電壓高于BOP保護閾值，芯片將輸出PWM。之后由輔助繞組為芯片供電；如果HV電壓小于BOP保護閾值 (典型值70Vac)并持續47ms，芯片將進入BOP保護，并進入定時重啟模式。
