LED照明驅動芯片U6113在同一塊晶元上同時集成了高壓功率MOSFET 和控制器。U6113 內部高度集成的高精度恒流控制電路和完備的保護功能使其適用于LED照明的應用中，是帶有準諧振式的降壓型功率開關器。
在LED照明驅動芯片U6113內部，只要當內部高壓 MOSFET 關斷時，5.8V的穩壓器就會從芯片的 Drain 管腳端抽取一定的電流給VDD電容充電至5.8V；再當內部高壓 MOSFET 導通的時候，5.8V穩壓器則停止工作而芯片靠VDD電容提供供電以正常運行。由于芯片的工作電流超低，所以利用從芯片Drain管腳抽取的電流足以使其連續穩定地工作。通常情況下，建議使用1uF的VDD電容用以濾除高頻噪聲和作為芯片供電。

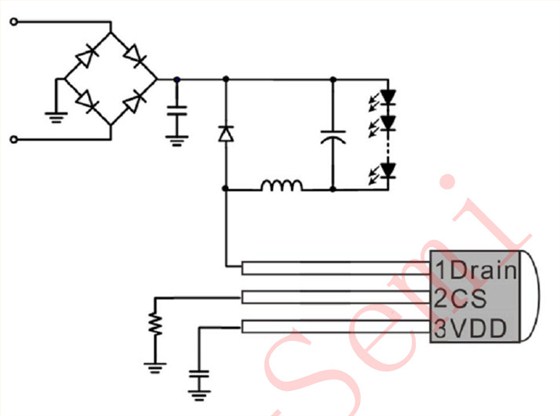

LED照明驅動芯片U6113典型應用：
*在 40V LED 輸出電壓下：
175~265VAC：120mA
85~265VAC：100mA
*在 60V LED 輸出電壓下：
175~265VAC:100mA
85~265VAC：90mA
