如今的智能手機性能越來越強，加上5G上網速度極快，許多人使用手機玩游戲、看超高清視頻，這就要求充電器能時刻讓手機保持續航，快充充電器就是人們的優選。

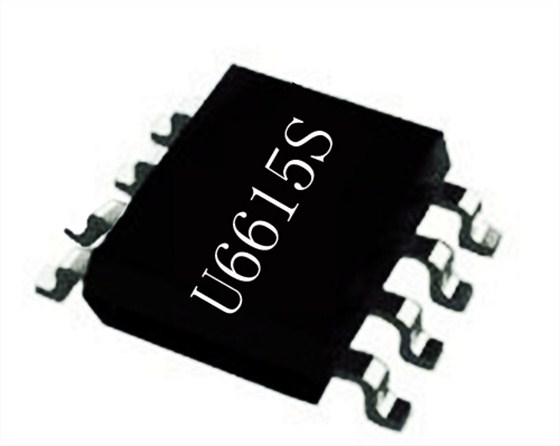

非標電源芯片節省了一些安規器件，電容容量上盡量能小則小，雖然不是主流選擇，但因成本管控適宜，受眾面也不在少數。U6615S快充電源芯片輸出規格為5、9、12-18W，應用于PD/QC快充充電器市場，VDD-40V max18W。

U6615S電源芯片結合了一個專用的電流模式PWM帶4A/630V MOSFEET的模式控制器。U6615S低待機功率低功耗、低電磁兼容性和低成本。適用于12W范圍內的離線反激變換器輸出功率。U6615S集成有多種保護功能：VDD 欠壓保護 (UVLO)、VDD 過壓保護 (OVP)、逐周期限流保護 (OCP)、短路保護 (SLP) 和 VDD箝位等。

U6615S電源芯片主要特點：

集成 650V MOSFET

±4% 恒流、恒壓精度

待機功耗<70mW

多模式原邊控制方式

工作無異音

優化的動態響應

可調式線損補償

集成線電壓和負載電壓的恒流補償

集成完善的保護功能

U6615S電源芯片引腳定義：

1 腳GND 芯片參考地。

2腳VDD芯片供電管腳

3 腳FB反饋輸入管腳。閉環控制時連接于光電耦合器相連，此腳位電壓決定了 PWM 驅動信號的占空比和 CS 管腳的關斷電壓。

4 腳CS 電流采樣輸入管腳

5、6、7、8 腳D內置功率 MOSFET 漏極。

U6615S電源芯片是友恩半導體近期出貨較為頻繁的一顆料，小伙伴們可以多多了解。
