肖特基二極管，銀聯寶科技IC廠家為大家介紹了，肖特基二極管的原理 ，肖特基二極管的作用，今天銀聯寶科技為大家介紹一下肖特基二極管檢測作用！

（1）二端型肖特基二極管的檢測

1）銀聯寶科技電源IC廠家建議用指針式萬用表檢測肖特基二極管。將萬用表置于“R×1”擋檢測，黑表筆接正極，紅表筆接負極。正常時，其正向電阻值為2.5~3.5Ω，反向電阻值為無窮大。若測得正、反向電阻值均為無窮大或均接近0，則說明該肖特基二極管已開路或已被擊穿損壞。

2）用數字式萬用表檢測

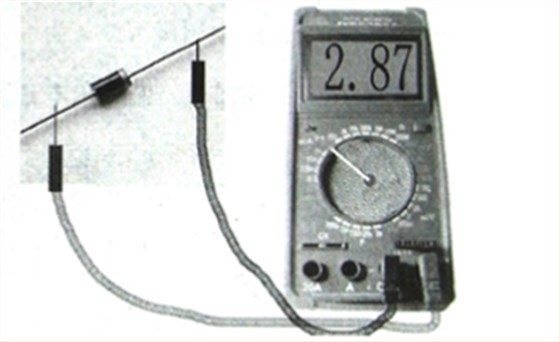

銀聯寶科技電源IC廠家建議將萬用表置于二極管擋，測量二端型肖特基二極管的正、反向電阻值。正常時，其正向電阻值（紅表筆接正極）為2.5—3.5Ω，反向電阻值為無窮大。若測得正、反向電阻值均為無窮大或均接近0，則說明該肖特基二極管已開路或已被擊穿損壞，如圖5—44所示。

（2）三端型肖特基二極管的檢測

三端型肖特基二極管應先測出其公共端，判別出是共陰對管，還是共陽對管，然后再分別測量?jī)蓚€(gè)二極管的正、反向電阻值。現以兩只分別為共陰對管和共陽對管的肖特基二極管測試為例，說明具體的檢測方法，將引腳分別標號為l、2和3，萬用表置于“R×1’’擋進行下述三步測試，如圖5—45所示。

步：測量1、3引腳正、反向電阻值，若為無窮大，則說明這兩個電極無單向?qū)щ娦浴?

步：將黑表筆接1引腳、紅表筆接2引腳，如果測得的阻值為尤窮大，冉將紅黑表筆對調進行測量，如果所測阻值為2.5~3.5Ω，則說明2、l引腳具有單向?qū)щ娞匦裕?引腳為正、1引腳為負。

第三步：將黑表筆接3引腳、紅表筆接2引腳，如果測得的阻值為無窮大，再調換紅黑表筆后進行測量，如果所測阻值為2.5~3.5Ω，則說明2、3引腳具有單向?qū)щ娞匦裕?引腳為正、3引腳為負。

根據上述三步測量結果，即可判斷被測肖特基二極管為一只共陽對管，其中2引腳為公共陽極，1、3引腳為兩個陰極。相反的則為共陰對管。以上就是銀聯寶科技IC廠家的肖特基二極管的檢測方法，你學會了嗎？
