led照明擁有使用期限增加、耗能減少、低維護保養成本等優勢，且led照明燈具的購置價錢在持續降低，綜合來講成本費更加劃得來。如果再加上一顆穩定性強的led驅動芯片，更是如虎添翼。那就一起了解下這顆性能強勁的led驅動芯片U6117D吧！

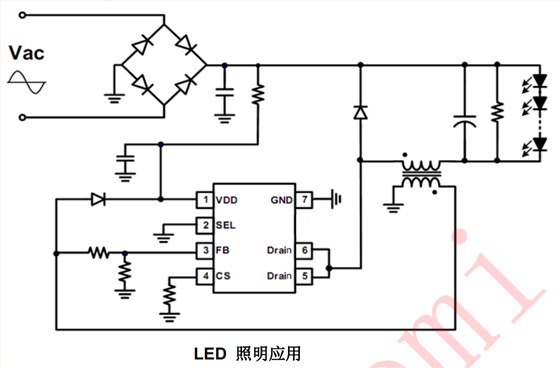

led驅動芯片U6117D是一款高性能原邊控制器，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用中。同時，U6117也支持準諧振降壓型LED恒流、恒壓輸出應用，僅需將SEL管腳短接到GND管腳即可。在準諧振降壓工作模式中，芯片保持CS峰值固定，并通過谷底開通方式，實現高精度恒流控制的同時，還可實現系統高效率。平均輸出電流的公式如下：

在恒壓輸出模式中，U6117采用多模式工作方式，即調幅控制(AM)和調頻控制(FM)相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。采用U6117D可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。

led驅動芯片U6117D利用FB管腳電壓和CS管腳電壓的時序關系，可以實現高精度的恒流輸出控制。在恒壓輸出模式當系統輸出功率增加且接近恒流輸出控制點時，原邊電感電流達到其最大值。原邊電感電流、變壓器匝比、副邊消磁時間（Tdem）和開關周期時間（Tsw）決定了副邊平均輸出電流。如果忽略漏感的影響，副邊平均輸出電流的公式可見詳細資料。當輸出電流達到原邊恒流控制模塊的輸出基準時，芯片將進入調頻工作模式中，無論輸出電壓低于恒壓輸出基準或者具體如何，只要VDD電壓不低于其關斷電壓芯片將持續工作。在U6117D內部，在恒流輸出模式中消磁時間Tdem與開關周期Tsw的比例被嚴格控制為1/2。

led驅動芯片U6117D推薦功率：

1、flyback 原邊反饋應用

U6117D: 230VAC：15W & 85-265VAC：12W

2、Buck 降壓應用

U6117D: 175-265VAC：25W(Iout<250mA) & 85-265VAC：18W(Iout<250mA)

led驅動芯片U6117D采用的是DIP-8封裝，同系列的U6117S采用了SOP-8封裝。U6117S在flyback 原邊反饋應用推薦功率7.5W或者5.5W；在Buck 降壓應用推薦功率18W或者10W。需要更多詳盡資料的小伙伴，可直接搜索深圳銀聯寶科技，第一手芯片方案資料隨時奉上！
