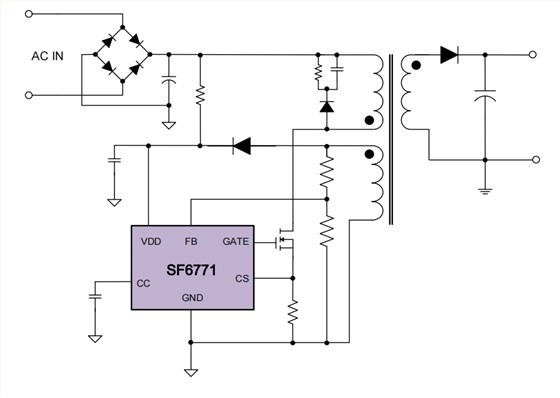

RCC 和線性電源替代，以及AC/DC LED 照明，經常會使用到這顆電源管理芯片SF6771。SF6771 是高性能、高集成、 準諧振 QR (Quasi Resonant) 模式、原邊反饋 (PSR, Primary Side Regulation)控制器，適用于小功率場合。芯片提供高精度恒壓恒流(CV/CC)控制，使之適合于充電器/適配器領域。

電源管理芯片SF6771集成了諸多保護功能，包括 VDD 欠壓保護，VDD 過壓保護，輸出過壓/短路保護，軟啟動，逐周期過流保護，管腳浮空保護，VDD 和 GATE 最高電壓鉗位，等等。提供 SOT23-6 封裝形式。

電源管理芯片SF6771管腳描述：

1 GND P 芯片地。

2 GATE O 外部 MOS 驅動腳。

3 CS I 電流檢測腳。

4 CC O 恒流 CC 環路補償腳，此腳外結一個對 GND 的電容實現恒流 CC 控制。

5 FB I 系統反饋腳，檢測輔助繞組電壓。通過此腳電壓實現對輸出的恒壓 CV 和恒流 CC 控制。

6 VDD P 芯片電源。

電源管理芯片SF6771采用專利的 super-QR/PSRTM 控制，結合了原邊反饋和準諧振控制，可以實現高效率和優異的EMI 性能。在小功率場合，芯片能夠滿足 6 級能效標準。芯片集成線損補償，從而實現了優異的 CV 性能。芯片還集成軟啟動以減小啟動時的電流應力。
