銀聯寶科技電源芯片常用兩種拓?fù)浣Y(jié)構分為 ：
一、降壓型

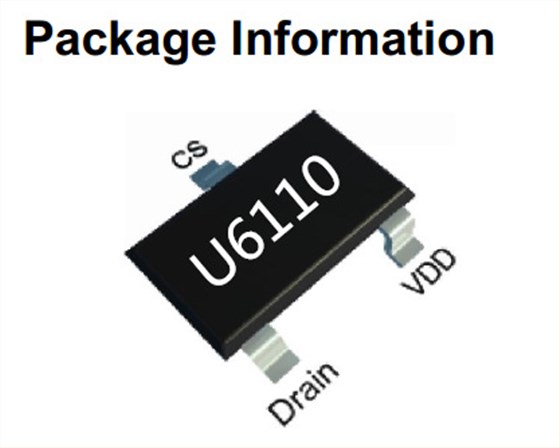

降壓型的非隔離電源芯片U6110是輸入85V~265Vac，輸出5V/250mA非隔離電源方案，結合250V功率MOSFET，單芯片的開/關PWM控制器。在U6110 PWM的開關頻率固定在31khz。該集成電路內置綠色模式控制。對于輕量和零負荷，可以實現待機功率小于50mW。
電源芯片U6110 的特點：
高精度默認5V輸出
單晶圓高壓制程，集成500V高壓MOSFET
系統成本降壓、升降壓方案
采用峰值電流模式開關型控制方式
待機功耗50mW
工作電流
集成自動抖頻功能31kHz振蕩器
集成完備的保護功能
過載保護(OLP)，過熱保護(OTP)，逐周期電流限制(OCP)，前沿消隱(LEB)VDD過壓和欠壓保護
反激式又稱為 Fly-back 型，它能產生在輸入電壓范圍內的輸出電壓，不同于降壓升壓控制器。

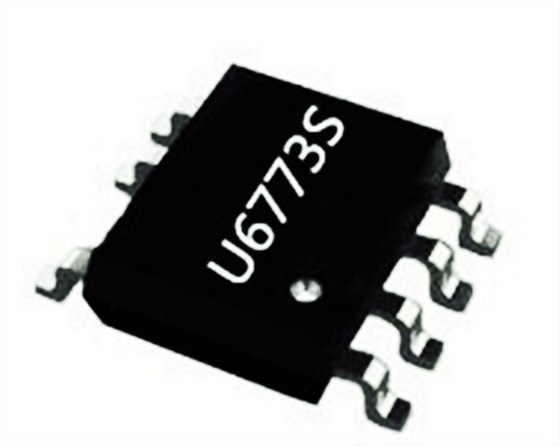

反激式的隔離電源芯片U6773S是一種高性能的AC / DC電源控制器，主要應用于電池充電器、適配器、輔助電源。U6773S采用脈沖頻率調制(PFM)方式，高精度定電壓/恒電流(CV / CC)的原邊反饋，該芯片可以實現高平均效率、可提供線損補償。可以輕松做到待機75mW內。
電源芯片U6773S的特點：
全電壓輸入，恒壓精度可控制±5%以內；
全電壓范圍內高精度恒流調節；
原邊控制內置驅動MOS芯片；
逐周期電流限制
VDD低壓滯后閉鎖(UVLO)；啟動電流（典型值 1uA）；
帶可調線損補償 ；內置短路保護、VDD過壓保護；
內置初級繞組電感補償；內置反饋回路開路保護；
內置前沿消隱；采用SOP-7封裝；
