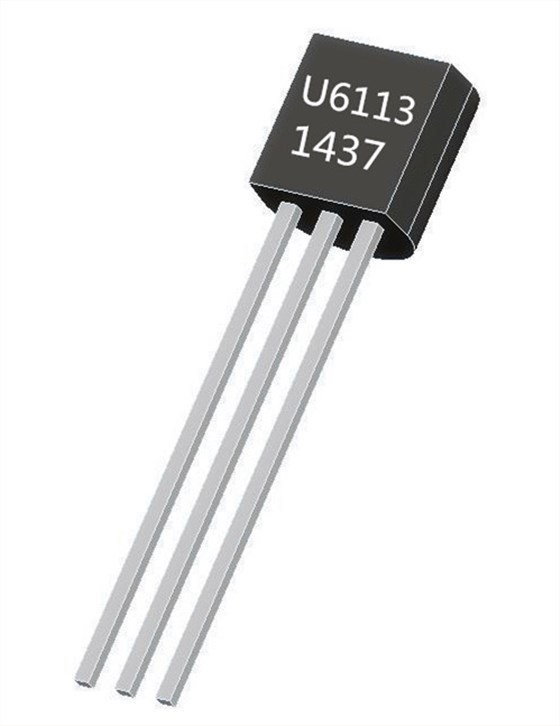

開關電源芯片U6113在同一塊晶元上同時集成了高壓功率MOSFET和控制器。U6113內部高度集成的高精度恒流控制電路和完備的保護功能使其適用于LED照明的應用中，是帶有準諧振式的降壓型功率開關器。U6113的工作電流典型值為140uA。如此低的工作電流降低了對于VDD電容大小的要求，同時也可以幫助系統獲得更高的效率。

#在 40V LED 輸出電壓下：

175~265VAC：120mA85~265VAC：100mA

#在 60V LED 輸出電壓下：

175~265VAC:100mA85~265VAC：90mA

在開關電源芯片U6113芯片內部，只要當內部高壓MOSFET關斷時，5.8V的穩壓器就會從芯片的Drain管腳端抽取一定的電流給VDD電容充電至5.8V；再當內部高壓MOSFET導通的時候，5.8V穩壓器則停止工作而芯片靠VDD電容提供供電以正常運行。由于芯片的工作電流超低，所以利用從芯片Drain管腳抽取的電流足以使其連續穩定地工作。通常情況下，建議使用1uF的VDD電容用以濾除高頻噪聲和作為芯片供電。

為了保證系統工作在準諧振模式下，開關電源芯片U6113利用檢測流經內部高壓MOSFET漏極和門極間寄生的米勒電容Crss的電流實現電流過零點的檢測。當電感電流續流到零后，電感和高壓MOSFET的輸出電容開始諧振過程。此過程中MOSFET的Drain端電壓開始下降 ，同時會有一由地到MOSFET Drain端的負向電流流經Crss電容。反之，當MOFET關斷Drain端電壓上升時，會有一正向電流流經Crss電容。

開關電源芯片U6113集成有內部過熱功率補償功能。當芯片的結溫超過 150℃后，系統輸出的電流開始逐漸降低。在此模式下，輸出功率和系統的溫度都被降低，提高了系統的可靠性。為了避免當 MOSFET 關斷時由線路中寄生電感引起的電壓振蕩造成電流過零檢測電路的誤觸發，在U6113 內部設計有最小關斷時間模塊（典型值 2us）。芯片的最大關斷時間典型值為 250us。
