TB1211電源管理芯片

TB1211電源管理芯片產品描述：

TB1211電源管理芯片是一款高性能低成本PWM控制功率器，適用于離線式小功率降壓型應用場合，外圍電路簡單、器件個數少。同時產品啟動模塊內置高耐壓MOSFET可提高系統浪涌耐受能力。
與傳統的PWM功率開關不同，TB1211電源管理芯片內部無固定時鐘驅動 MOSFET，系統開關頻率隨負載變化可實現自動調節。同時芯片采用了多模式PWM控制技術，有效簡化了外圍電路設計，提升線性調整率和負載調整率并系統工作中的可聞噪音。此外，芯片內部峰值電流檢測閾值可跟隨實際負載情況自動調節，可以有效降低空載情況下的待機功耗。
TB1211電源管理芯片集成有完備的帶自恢復功能的保護功能：VDD 欠壓保護、逐周期電流限制、輸出過壓保護、過熱保護、過載保護和 VDD過壓保護等。

電源管理芯片TB1211主要特點：
集成 650V 高壓啟動電路
多模式控制、無異音工作
支持降壓和升降壓拓撲
默認 12V 輸出（FB 腳懸空）
待機功耗低于 50mW
良好的線性調整率和負載調整率
集成軟啟動電路
內部保護功能：
過載保護 (OLP)
逐周期電流限制 (OCP)
輸出過壓保護 (OVP)
VDD 過壓、欠壓和電壓箝位保護

電源管理芯片TB1211工作原理：
1.供電啟動：TB1211芯片供電管腳VDD，同時作為輸出電壓反饋端（FB 懸空時）。典型應用中 VDD 電容推薦采用 1uF 陶瓷電容
2.供電（維持）：為了節能，啟動電阻都比較大，單靠電阻電容不能提供維持芯片正常工作所需的電流，所以要在高頻變壓器上設一個供電繞組給芯片供電。芯片一旦啟動工作，該繞組的輸出電壓就為芯片提供持續的電源。
3.開關管驅動：芯片一旦啟動工作，Drain腳便驅動開關管導通或截止，各輸出繞組便有電壓輸出。
4.開關管電流檢測：開關管源極接一個電流采樣電阻，采樣電壓送到芯片CS腳，當電流達到設計的大值時，CS腳電壓大于芯片內部設定的基準電壓，Drain腳電壓變低，關斷開關管。

5.輸出電壓反饋：輸出電壓的變化經光藕反饋到芯片FB腳，控制占空比。

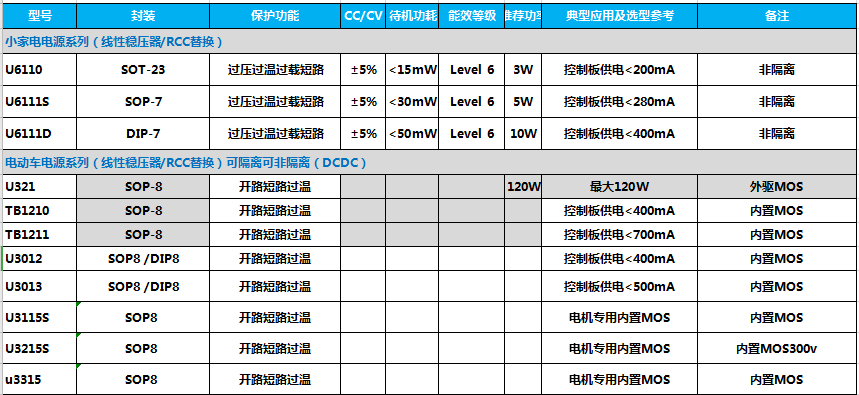

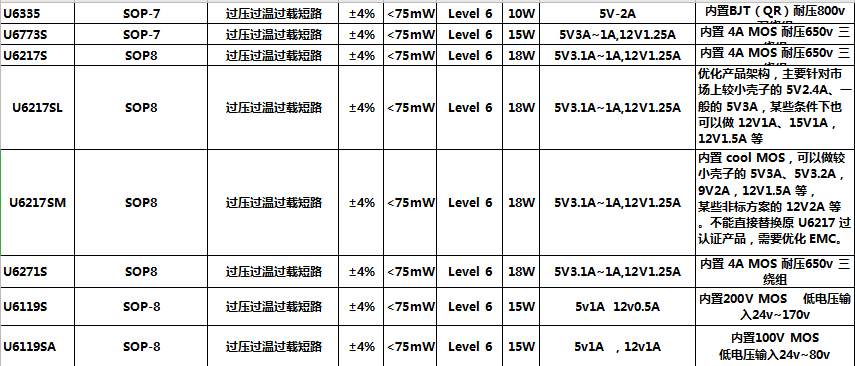

TB1211應用推薦
