iphone電源芯片怎么樣呢？

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2020-03-16 15:37:02【大中小】

電源管理芯片是一種高集成的，主要針對便攜式應用的電源管理方案。將傳統分立的若干電源管理器件整合在單個封裝之內，這可以實現更高的電源轉換效率和更低功耗，更少的組件數來縮小主板空間。
針對iphone的電源芯片，小編給大家分析下這些芯片是怎么樣的呢？
Iphone采用5V1A的電源芯片U6215的特點：
1.原邊反饋省去431和光耦，主要為其應用電路有效節省空間以及成本；
2.內置三極管，大大降低了成本；
3.該芯片功能不斷增加，制造成本不斷下降并且提高了系統的可靠性。
4.效率滿足六級能效要求,待機功率低于70MW
5.準諧振多模式控制（QR-PSR）,內置700V功率三極管
6.QR-PSR控制提高工作效率
7.±4％恒壓恒流精度，多模式PSR控制，電路簡單
8.內置可編程線損電壓補償

9.保護功能完善（VDD欠壓保護，過熱保護OVP，逐周期電流限制過載保護OLP）

20170717105007_2283

Iphone采用5V2A的電源芯片U6315的特點：
1.高性能、低成本、QR 模式原邊控制器，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用中。
2.在恒壓輸出模式中，U6315 采用多模式加QR 控制，調幅控制（AM）和調頻控制（FM）相結合，提高了系統的效率和可靠性。
3.在恒流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。

4.采用 U6315 可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。

20170717104655_7966

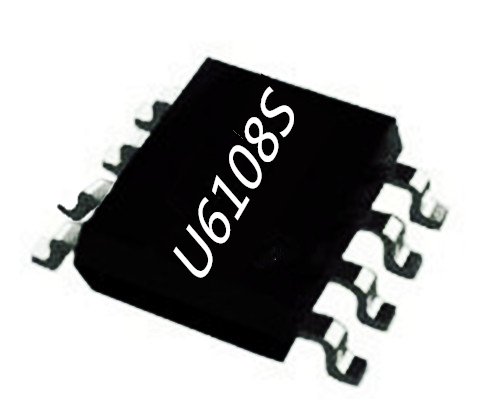

Iphone采用5V3A的電源芯片U6108S的特點：
1.一款用于離線反激轉換器應用的高性能電流模式PWM電源開關。
2.帶混洗的PWM開關頻率固定為65KHz，并修整到較窄的范圍。
3.該集成電路具有內置的綠色和突發模式控制功能，可實現輕負載和零負載，其待機功耗低于75mW。

4.集成了以下功能和保護：欠壓鎖定（UVLO），VDD過壓保護（VDD OVP），逐周期電流限制（OCP），短路負載保護（SLP），過載保護（OLP），片上熱關斷（OTP），軟啟動，VDD鉗位等.

20170930093815_7477_副本_副本
