開關電源芯片的好壞要怎么檢測呢？測試每個腳對地電壓開始
開關電源芯片的好壞要怎么檢測呢？每個芯片測試方法都不一樣的。最常見就是萬用表一筆接地，另外筆測試每個腳電阻，不是地的腳電阻都不會對地短路，如果你有資料，就測試每個腳對地電壓。那么了解芯片，我們就從腳位開始。

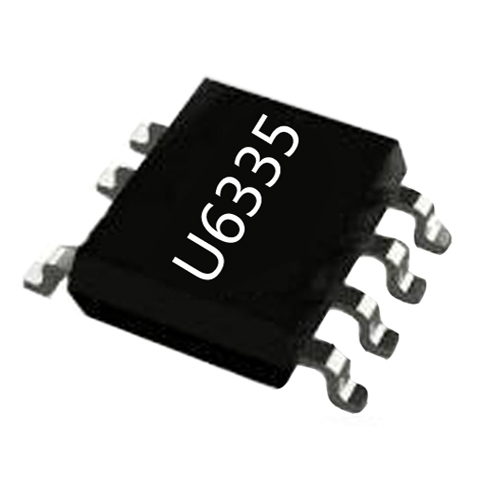

開關電源芯片U6335腳位介紹：
1 腳GND 是IC的接地
2腳 CS是電流檢測輸入引腳
3腳 FB 是系統反饋引腳，可同時調節CV的輸出電壓模式和基于反激電壓的CC模式下的輸出電流輔助繞組的
4腳 VDD是芯片電源引腳
5,6 腳C 是內部BJT的收集器
7腳 OB 是啟動功能引腳。C引腳和推薦使用OB引腳。
開關電源芯片U6335雙繞組變壓器：變壓器的最基本型式，包括兩組繞有導線的線圈，并且彼此以電感方式組合一起。當一交流電流（具有某一已知頻率）流入其中之一組線圈時，于另一組線圈中將感應出具有相同頻率的交流電壓，而感應的電壓大小取決于兩線圈耦合及磁交鏈的程度。其中雙繞組變壓器比三繞組至少省了一毛錢的成本，為了降低客戶的成本，銀聯寶科技推出一款6W雙繞組U6335電源IC，是高性能的主要產品系列高精度側調節電源開關CV / CC控制非常適合充電器應用和圣誕LED照明。
開關電源芯片應用范圍十分廣泛，發展電源管理IC對于提高整機性能具有重要意義，其性能的優劣對整機的性能有著直接的影響。想要尋找更多優質的開關電源芯片，可搜索銀聯寶。
