技術的進步帶來各種電子產品的爆發式增長，下游市場的穩定發展為電源適配器市場帶來長效動力，適配器行業日益繁榮。同時，消費者對用電安全的關注力度越來越大，安全可靠的各種元器件成為首選目標。深圳銀聯寶科技12W開關電源芯片U62153，六級能效認證，小體積低功耗，有利優化電路拓?fù)浣Y(jié)構設計！

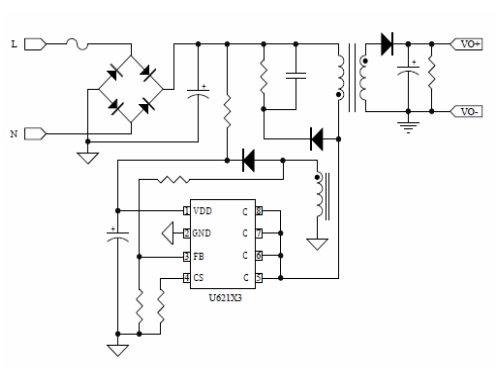

12W開關電源芯片U62153為了滿足嚴苛的平均效率和待機功耗要求，采用了調幅控制（AM）和調頻控制（FM）結合的多模式控制技術。 接近滿載輸出時，系統工作在調頻工作模式中；在輕重載條件下，系統工作在調頻工作和調幅工作模式中；當系統接近空載輸出時，系統工作在調頻模式中以降低待機功耗。利用此種控制技術，系統可以獲得低于50mW的待機功耗。

開關電源芯片U62153集成了單點失效保護，包括FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等保護。芯片的單點失效保護功能可以保證芯片不損壞且輸出不產生過壓。當芯片的溫度超過160℃時，芯片就會停止工作，此時只有芯片溫度下降到135℃時，芯片才能重新啟動工作。

在芯片開始工作之前，開關電源芯片U62153僅消耗典型值為1.1uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓(典型值10V)，U62153開始工作并且芯片工作電流上升到0.18mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U62153的工作電流便進一步降低到0.14mA (典型值)，以幫助降低系統待機功耗。

開關電源芯片U62153在恒壓輸出模式中芯片采用了調頻控制與調幅控制結合的多模式控制技術，同時在CS管腳有一電流源流出調節CS電壓信號。利用以上技術，可實現由滿載到空載全程無異音工作。U62153集成了三極管基極動態驅動技術以優化系統效率。基極驅動電流隨著負載狀態動態調節。輸出負載越大，基極驅動電流越大，且基極驅動電流正比于CS管腳峰值電壓信號。

深圳銀聯寶科技開關電源芯片不斷探索各元器件間的最佳配合，不斷降低電子器件、電路和系統的功耗，提高電能轉換率、降低空載待機功耗等，實現產品高效化、綠色化、智能化發展。
