隨著更多創新電子設備的研發和生產，市場競爭將更加激烈，同時也將帶動更多關鍵元器件廠商的發展。電子設備的創新，也自然會拉動開關電源芯片市場。立馬為您呈上一款12W高性能、低成本的原邊控制功率開關電源芯片U65153的詳細講解！

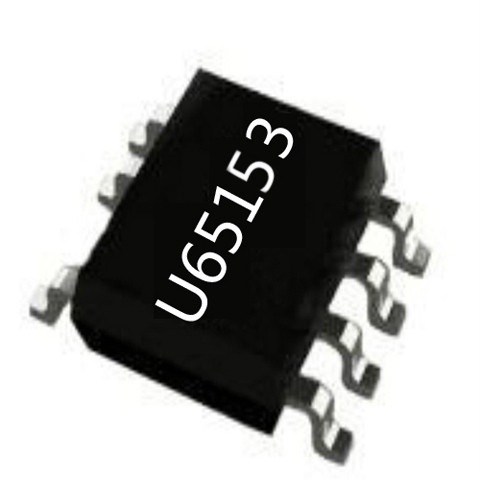

12W開關電源芯片U65153內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。采用U65153可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。

為了滿足嚴苛的平均效率和待機功耗要求，12W開關電源芯片U65153采用了調幅控制（AM）和調頻控制（FM）結合的多模式控制技術。接近滿載輸出時，系統工作在調頻工作模式中；在輕重載條件下，系統工作在調頻工作和調幅工作模式中；當系統接近空載輸出時，系統工作在調頻模式中以降低待機功耗。利用此種控制技術，系統可以獲得低于50mW的待機功耗。

12W開關電源芯片U65153集成有多種保護功能：如 VDD 欠壓保護 (UVLO)、VDD 過壓保護 (OVP)、逐周期限流保護(OCP)、短路保護 (FB SLP)、輸出過壓保護 (FB OVP)、過熱保護 (OTP)和 VDD 箝位等。U65153還集成有電源系統單點失效保護，在 FB上拉電阻開路、FB 下拉電阻開路、FB 下拉電阻短路、輸出二極管或者 SR 開路、輸出二極管或者 SR 短路、變壓器繞組短路、RCS 開路等故障條件下均能實現保護。

在芯片開始工作之前，12W開關電源芯片U65153僅消耗典型值為1.1uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓(典型值 10V)，U65153開始工作并且芯片工作電流上升到0.18mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U65153的工作電流便進一步降低到0.14mA(典型值)，以幫助降低系統待機功耗。

深圳銀聯寶科技作為相關產業鏈企業，不斷推出效率更高、能耗更低的開關電源芯片，以確保其產品能夠滿足不同市場的不同需求！
