在缺芯、疫情等多重因素的影響下，上半年國內智能手機市場表現平平，手機充電器市場卻異?；钴S，高開高走。友恩半導體的充電器電源管理芯片也呈上行趨勢，在五一長假前，交出了一份不錯的答卷。

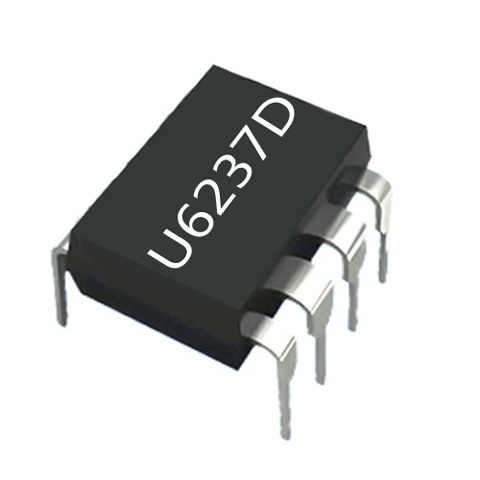

今天介紹的這顆手機充電器電源管理芯片U6237D，典型功率推薦24W（230VAC）和18W（85-265VAC），支持準諧振降壓型 LED 恒流、恒壓輸出應用，僅需將 SEL 管腳短接到 GND 管腳即可。

電源管理芯片U6237D主要特點：

■ 集成 650V MOSFET

■ 支持反激和降壓型拓?fù)鋺?yīng)用

■ 反激原邊控制（SEL 管腳懸空）

■ 準諧振降壓控制 (SEL= GND)

■ ±4% 恒流、恒壓精度

■ 待機功耗<70mW

■ 多模式原邊控制方式

■ 工作無異音

■ 優化的動態響應

■ 可調式線損補償

■ 集成線電壓和負載電壓的恒流補償

■ 集成完善的保護功能：

  短路保護 (SLP)

  過溫保護 (OTP)

  逐周期限流保護 (OCP)

  前沿消隱 (LEB)

  管腳懸空保護

  VDD 過欠壓保護和箝位保護

■ 封裝形式 DIP-8

電源管理芯片U6237D腳位說明：

1 VDD 芯片供電腳。

2 CS 電流采樣輸入腳。

3 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

4 GND 芯片參考地。

5-8 Drain 內置功率 MOSFET 漏極。

產品是品牌的基石，好的產品才能獲得用戶對品牌的認可。友恩半導體研發的電源管理芯片，始終把芯片性能和用戶體驗放在首位，盡可能滿足客戶的差異化需求，共同進步！
