隨著手機設備性能的不斷提高，盡管各大手機廠商每年都會提升手機的電池容量，但是手機的續航似乎還是一般般，重度使用很難堅持一整天。即將到來的五一黃金周，更是對手機續航的一大考驗。攜帶質量可靠的充電器，再搭配優質的充電器ic，可以幫你減輕不少煩惱！

充電器ic U65133優化設計的動態響應性能，可滿足USB充電器的要求。U65133采用恒壓模式可調線損補償（CDC）。在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。在U65133內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償掉。隨著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。

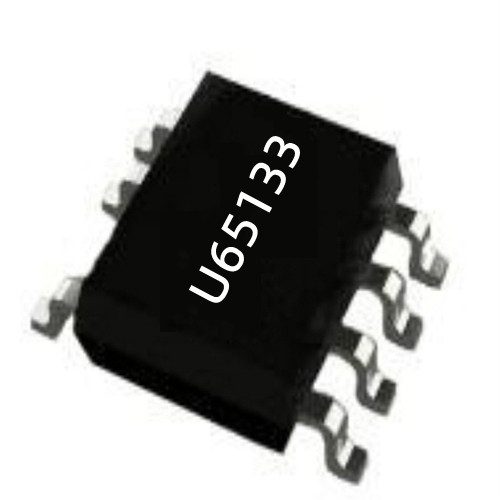

充電器ic U65133引腳說明：

1 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。

2 CS 電流采樣輸入腳。

3 VDD 芯片供電腳。

4 E 內置功率三極管發射極。

5-6 C 內置功率三極管集電極。

7 GND 芯片參考地。

在芯片開始工作之前，充電器ic U65133僅消耗典型值為1.1uA 的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓(典型值 10V)，U65133 開始工作并且芯片工作電流上升到 0.18mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U65133 的工作電流便進一步降低到0.14mA(典型值)，以幫助降低系統待機功耗。

充電器ic U65133推薦功率7.5W，可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現！
