經常有客戶說，我想要找3W、5W、7.5W、12W等不同功率的電源管理芯片，但各家推薦的型號太多，五花八門的很難記住。小編今天推薦的友恩電源管理芯片 U6513X系列，可以幫小伙伴們把我們常做的手機充電器、電源適配器一網打盡，還不趕緊了解下！

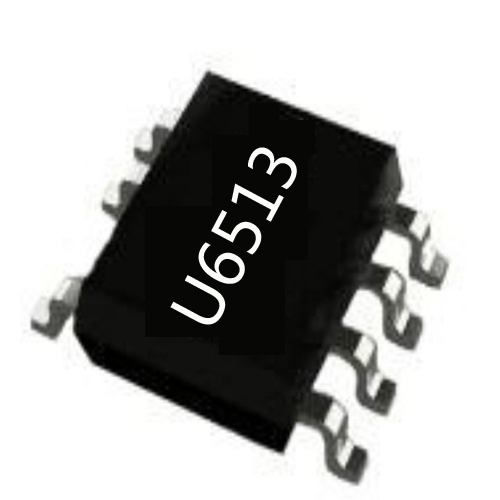

電源管理芯片U6513X 是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。采用 U6513X 可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。

電源管理芯片U6513X 集成有多種保護功能：如 VDD 欠壓保護 (UVLO)、VDD 過壓保護 (OVP)、逐周期限流保護(OCP)、短路保護 (FB SLP)、輸出過壓保護 (FB OVP)、過熱保護 (OTP) 和 VDD 箝位等。 U6513X 還集成有電源系統單點失效保護，在 FB 上拉電阻開路、FB 下拉電阻開路、FB 下拉電阻短路、輸出二極管或者 SR 開路、輸出二極管或者 SR 短路、變壓器繞組短路、RCS 開路等故障條件下均能實現保護。

電源管理芯片U6513X 典型功率推薦（85-265Vac）：

R U6513A : 12W

R U6513B：10W

R U6513C：7.5W

R U6513D：6W

R U6513E：5W

R U6513F：3W

電源管理芯片U6513X腳位分析：

1 VDD 芯片供電腳。

2、3 FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

4 CS 電流采樣輸入腳。

5-6 C 內置功率三極管集電極。

7 GND 芯片參考地。

友恩電源管理芯片U6513X經典搭配是我們的同步整流芯片U7710，方案成熟，性價比高，有興趣的小伙伴可以聯系我們，獲取第一手資料！
